Обратное проектирование в машиностроении
Прежде всего напомним, что реверс‑инжиниринг (обратное проектирование) – это процесс исследования физического или виртуального объекта (детали, устройства или программы), а также документации на него с целью понять принцип его работы, внести изменения или воспроизвести этот объект с аналогичными функциями. Самый эффективный способ формирования виртуальной модели – 3D‑сканирование с последующей обработкой в специализированном ПО.
Главная функция реверс‑инжиниринга применительно к машиностроительной отрасли – получение конструкторской документации на детали, узлы или иные изделия для того, чтобы их можно было воспроизвести и эксплуатировать.
Реверс‑инжиниринг и импортозамещение в машиностроении
Современные реалии промышленного производства бросают новые вызовы и ставят перед специалистами все более ответственные задачи. Многие производители и заказчики услуг испытывают сложности с поставками запчастей для импортного оборудования, а также больших сложных деталей и узлов, которые невозможно воспроизвести самостоятельно. Поставки либо невозможны, либо обходятся в 2-5 раз дороже, чем раньше. По этой причине сегодня на фоне санкций наблюдается небывалый рост спроса на обратное проектирование.

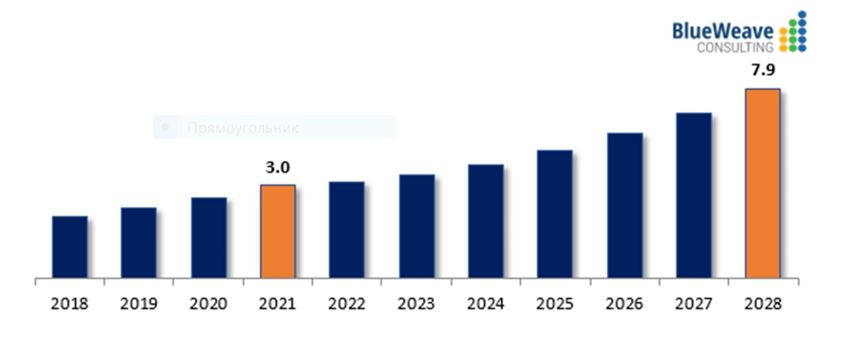

В то же время производители специализированных решений для реверс‑инжиниринга, стремясь идти в ногу со временем, постоянно разрабатывают и совершенствуют свои продукты. В ближайшем будущем стоит ожидать, что обратный инжиниринг станет применяться в том или ином производственном процессе повсеместно.
Эксперты iQB Technologies рекомендуют статью «Металлообработка‑2023»: главная задача – импортозамещение
Основные этапы обратного проектирования
Универсальное решение для 3D‑сканирования с целью реверс-инжиниринга – ручное лазерное устройство метрологического класса ZG AtlaScan. В ближайшее время сканер будет внесен в Государственный реестр средств измерений РФ
Сбор данных об объекте
У нас есть определенный физический объект. Требуется измерить все его основные поверхности и получить размеры. Здесь есть один немаловажный момент, актуальный для предприятий машиностроения, который не всегда принимают во внимание: сложные или многоэлементные детали, в том числе несущие большое количество нагрузок, обычно изготавливаются из сложносоставных легированных сталей и сплавов. Многие посадочные поверхности закаливаются и имеют твердость, отличную от всей остальной конструкции, поэтому процесс исследования первичного объекта должен включать анализ материала и структурный анализ.
Получение и обработка облака точек
В результате 3D‑сканирования мы получаем облако точек или полигональную модель объекта и выполняем первичную обработку данных.
Создание CAD‑модели

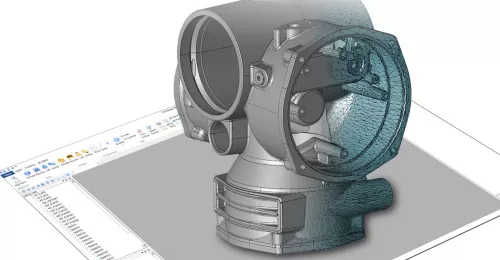

Цифровая модель импортируется в специализированное программное обеспечение, где производится построение CAD‑модели. Если на производстве есть 3D‑принтеры, эту CAD‑модель можно оперативно отправить на печать и после постобработки провести испытания изделия на месте.
Данные 3D‑сканирования и CAD‑модель
Анализ модели и получение отчета
В ПО проводятся исследования на предмет соответствия CAD‑модели данным сканирования, которые были получены на первом этапе, и формируется метрологический отчет.
Испытания готового изделия
После анализа отчета принимается решение о запуске производственных испытаний. При необходимости CAD‑модель предварительно дорабатывается.
Хотите опробовать программные продукты для обработки данных 3D‑сканирования и аддитивного производства? Закажите бесплатную демоверсию:
Запрос демоверсии ПО

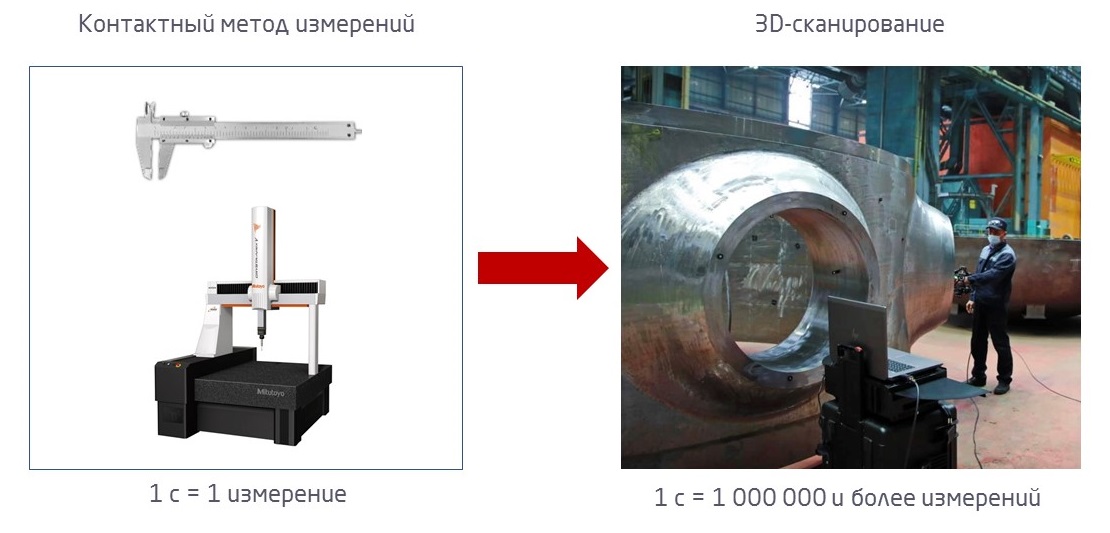

Традиционные инструменты vs 3D‑сканеры
Для измерений несложных и небольших деталей, имеющих набор стандартных поверхностей, вполне можно обойтись традиционными метрологическими инструментами, которые есть на каждом производстве, – штангенциркулями, микрометрами, угломерами, нутромерами и пр.
Плюсы классических инструментов:

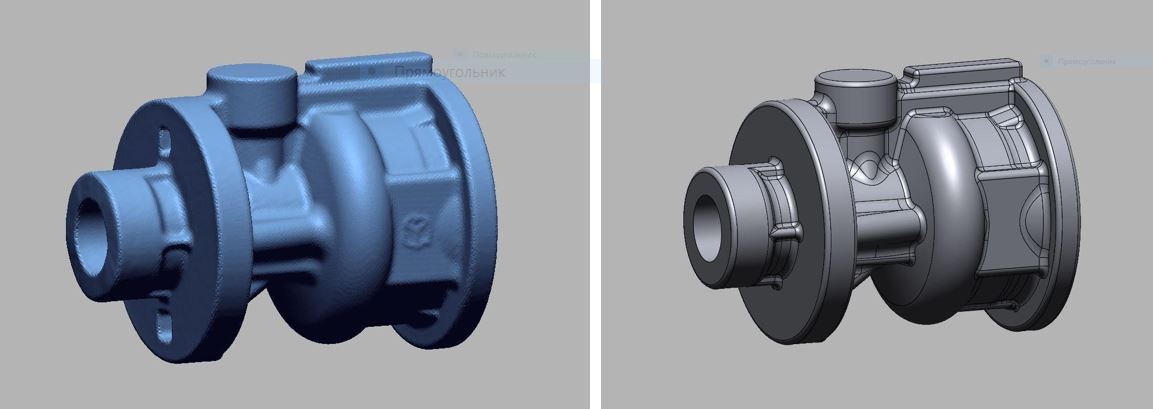

Обратное проектирование корпуса клапана
Оборудование: портативный 3D‑сканер ZG AtlaScan
Время сканирования: 10 минут
Время получения твердотельной модели: 4 часа
Допустим, при измерении внутреннего диаметра полумуфты микрометрическим нутромером тремя разными операторами мы получим статистическую ошибку, которая не статична и имеет большое отклонение от основной линии средних измерений. А если необходимо проанализировать взаимное расположение поверхностей этой же детали? Задача для обычного измерительного прибора нетривиальная, потребует много времени для получения показаний, близких к истине. Для сложных измерений такие инструменты не годятся.
Когда речь идет о крупногабаритных стандартных деталях машин (к примеру, валах длиной 1,5‑2 метра), деталях или узлах с большим количеством поверхностей и отверстий – корпусных или каркасного типа, сложносоставных деталях, трубопроводах, – штангенциркулем явно не обойдешься. Необходимо понимать, в какой плоскости лежит то или иное отверстие, какие присутствуют основные несущие поверхности и поверхности двойной кривизны. На помощь приходят оптические системы контроля измерений – 3D‑сканеры.
//www.youtube.com/embed/PV5dN7FuwgM
Новинка 2023 года – ручной лазерный 3D‑сканер ZG CereScan. Этот «малыш» размером чуть больше смартфона отлично справится со сканированием как внутренних поверхностей и труднодоступных участков, так и крупногабаритных объектов
Плюсы оптических систем измерений:
Основным ограничивающим фактором 3D‑оборудования является его высокая стоимость, однако сокращение времени рабочего процесса в несколько раз приводит к экономии издержек и позволяет окупить инвестиции в достаточно короткие сроки.
Смотрите серию видеообзоров ручного лазерного 3D-сканера ZG AtlaScan: от распаковки до финализации данных
Полигональные и твердотельные модели
К распространенным форматам выходных данных 3D‑сканирования относятся:
Что из себя представляет полигональная модель? Точки, получаемые во время 3D‑сканирования с поверхности объекта, объединяются в треугольники (полигоны). С помощью треугольников можно описывать абсолютно любую поверхность – это геометрический закон, который работает в 3D‑пространстве.
Основной параметр полигональной сетки – ее разрешение. Условно, это расстояние между точками, их концентрация на условную единицу площади или длина катета данного полигона. Разрешение позволяет по мере увеличения концентрации точек на выделенной площади получать больше информации о сложной поверхности. Здесь необходимо отметить, что повышение разрешения непременно ведет к увеличению нагрузки на рабочую станцию, поэтому данным параметром не стоит злоупотреблять.

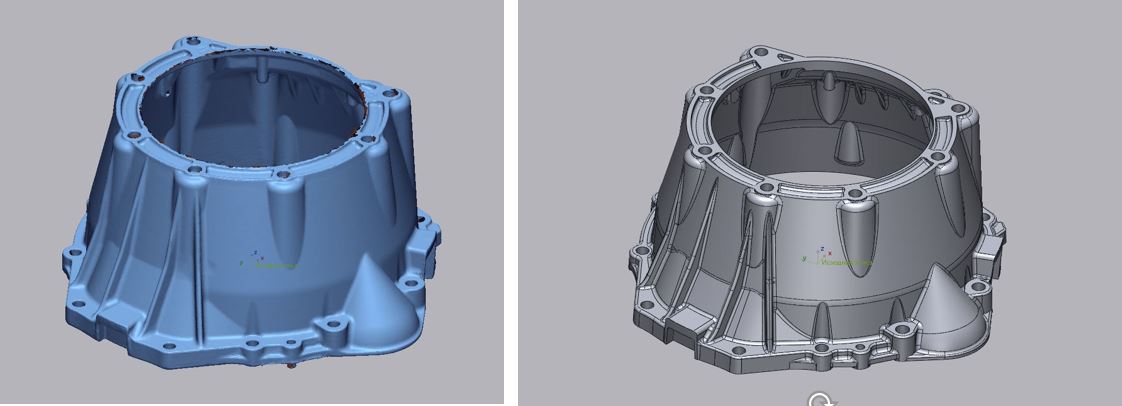

Слева: полигональная модель – точки с заданными координатами в пространстве, связанные между собой полигонами
Справа: CAD‑модель (твердотельная/математическая/параметризованная): комплекс геометрических объектов, описываемых математическими функциями
Второй компонент основных задач для 3D‑сканирования – твердотельная CAD‑модель, появляющаяся в процессе конструкторской разработки изделия. Сейчас большинство конструкторов, помимо основных трех видов и изометрии в чертеже, в современных САПР‑программах ведут построение именно 3D‑модели, на основании которой можно получить полную информацию об изделии – чертежи, виды, разрезы, сечения и прочее.
При наличии параметрической CAD‑модели 3D‑сканер может быть также использован для контроля геометрии. По нашему опыту, спрос на реверс-инжиниринг с помощью 3D‑сканирования сейчас даже несколько выше, чем на контроль геометрии.
Итак, когда у нас нет ни CAD‑модели, ни чертежей, мы можем получить CAD‑модель на основе stl‑модели с привязкой к основным поверхностям.

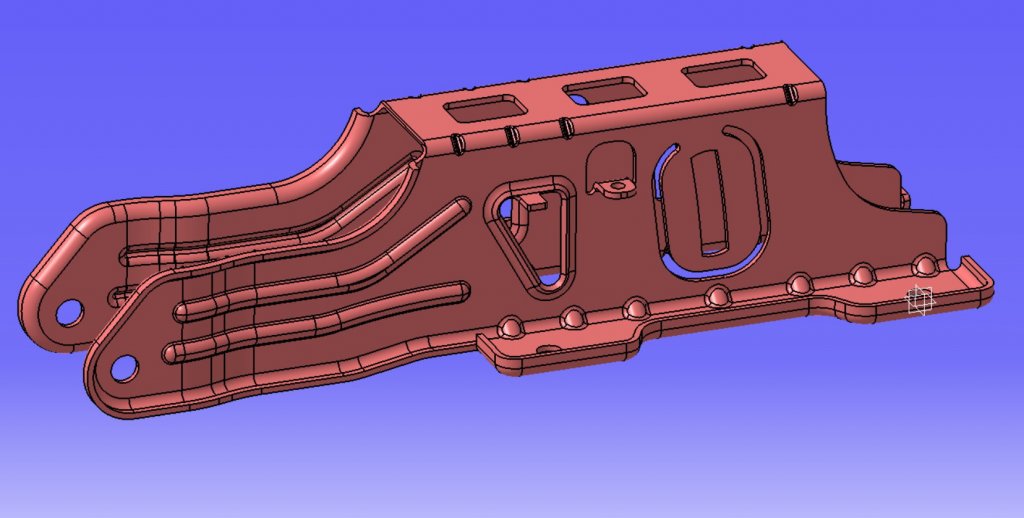

Реверс-инжиниринг металлического кронштейна для ремонта производственной оснастки (проект компании RangeVision)
Кронштейн оцифрован 3D‑сканером RangeVision PRO 2M, построена параметрическая модель, исключающая все коробления и деформации формы изделия
Задача выполнена полностью за 2 рабочих дня. Значительно сокращены сроки подготовки к ремонту, т.к. измерение детали традиционными методами заняло бы более продолжительное время, а результат был бы менее точным
Как подобрать комплекс решений для реверс-инжиниринга
Для успешного внедрения 3D‑решений для обратного проектирования должны соблюдаться четыре главных условия.
Грамотно выбранный измерительный прибор
Если мы четко проанализировали свои потребности в плане реверс инжиниринга, мы точно знаем, какие детали в определенный период эксплуатации оборудования нуждаются в замене. Если они простые, то приобретать дорогостоящие сложные высокоточные системы нет смысла – они не окупятся. Мы можем обойтись либо традиционным инструментом, либо более бюджетными решениями (в том числе 3D‑сканерами). Но если из строя выходят объекты сложные, емкие по количеству поверхностей и требовательные к точности измерения, необходимо выбрать высокотехнологичный прибор, такой как портативный или стационарный 3D‑сканер метрологического класса.
Портативный 3D‑сканер ZG HyperScan с оптическим трекером. Отличительные особенности модели – в возможности беспроводной работы и в наличии гибридного режима, то есть сканировать можно как без меток с трекером, так и с помощью лишь сканирующего зонда без трекера по меткам в труднодоступных зонах габаритного объекта
Оптимальная рабочая станция
Для работы с данными сканирования – сбора данных, их обработки и выгрузки – требуется правильно подобранная рабочая станция. Ее мощность должна обеспечить надежную и бесперебойную работу, без зависаний и прочих неполадок. Уточнить аппаратные и программные требования можно в спецификациях соответствующего 3D‑оборудования и софта.
Специализированное ПО
При поломке простого изделия мы производим измерения штангенциркулем, рисуем эскиз и отдаем токарю. Но когда мы сталкиваемся со сложным объектом, без специализированного ПО не обойтись.
Большинство популярных САПР поддерживают функцию импорта полигональной модели с 3D‑сканера, однако для полноценного выполнения реверс-инжиниринга или контроля качества нужны программные продукты, обладающие специализированным функционалом обработки модели по результатам сканирования. Такие программы имеют полный набор всех необходимых инструментов и функций, чтобы оптимально и в короткие сроки получить необходимую СAD‑модель.
//www.youtube.com/embed/UJRakNlJycA
ПО PointShape Design от компании DREAMTNS (Южная Корея) совместимо с основными CAD‑программами, предлагает интеллектуальные инструменты для автоматизации рабочих процессов и имеет интуитивно понятный и удобный интерфейс. По своим возможностям и функционалу программа в целом может заменить западные аналоги, которые сейчас недоступны в России, в частности, Geomagic Design X
Читайте обзор Реверс-инжиниринг – в ваших руках: демонстрация ПО PointShape Design
Квалифицированный инженер
За 3D‑сканером, компьютером и ПО стоит человек, именно он принимает решения, интерпретирует результаты, проводит конструкторскую разработку детали, которая в дальнейшем пойдет на производство, будет функционировать в комплексе оборудования и сэкономит компании деньги. Чтобы этот процесс прошел в адекватные сроки и с адекватным качеством, безусловно, нужен квалифицированный инженер.
В идеале, в части метрологического исследования, это должен быть инженер-метролог, который выдаст правильные и четкие результаты, а со стороны создания СAD‑моделей – инженер-конструктор, знакомый с основными методами 3D‑моделирования и владеющий специальным набором инструментов.
Для управления комплексом 3D‑решений обычно достаточно от одного до трех специалистов, которые могут либо замещать друг друга, либо нести функцию универсального инженера – в данном случае по обратному инжинирингу. В отечественных компаниях, где созданы центры аддитивных технологий, такие специалисты уже есть.
Итак, ремонт и воссоздание деталей и комплектующих для машиностроительного оборудования – одна из актуальных задач производства в условиях санкций. Сложности с поставками или их прекращение поставили под удар само функционирование производств, однако с помощью 3D‑технологий и при минимальных трудозатратах утраченные или вышедшие из строя детали реально воссоздать за срок от нескольких часов до нескольких дней.
