Производство выпрямителей

17 января 2018

До сих пор во многих отраслях промышленности нанесению защитных и декоративных покрытий посредством гальваники нет альтернативы. Но XXI век предъявляет новые требования к гибкости и экологичности производства, из-за чего возросли требования к аппаратуре, управляющей электрическими параметрами гальваники. К счастью, одновременно появилась элементная база, отвечающая новым требованиям, в частности – IGBT-модули Infineon.

Уже на заре развития гальваники встала проблема, связанная с тем, что для процесса нанесения покрытия нужен был постоянный ток, в то время как повсеместно развивались сети переменного тока. Поначалу установки для гальваники питались от гальванических элементов. Потом, с изобретением в начале XX века ртутных выпрямителей, стало возможным наносить покрытия, получая энергию из сети переменного тока. С тех пор оборудование, обеспечивающее заданные параметры электропитания гальванической ванны, именуется среди специалистов по гальванике «выпрямителем». Хотя сейчас это гораздо более сложное устройство, включающее в себя не только преобразователь напряжения и, собственно, выпрямитель, но также стабилизатор и некоторые другие узлы, обеспечивающие дополнительные функции (например, таймеры). С точки зрения электротехники такие системы правильно называть «блоками питания». Тем не менее, в статье мы будем использовать уже устоявшийся термин.

Для каждого типа гальванического процесса и каждого материала, применяемого для покрытия, существуют свои электрические параметры. В каких-то случаях необходимо стабилизировать напряжение, в каких-то – плотность тока (отношение силы тока к площади поверхности покрываемого изделия).

Возможность регулировки параметров в выпрямителях на полупроводниковых диодах реализовывалась путем переключения отводов от обмотки трансформатора. При этом для обеспечения высокого качества покрытия требовался дополнительный стабилизатор напряжения на входе выпрямителя (феррорезонансный, релейный, электромеханический). Пришедшие в 60-е годы XX века на смену диодным более совершенные тиристорные выпрямители позволяли осуществлять плавную регулировку параметров. Появилась возможность совместить выпрямитель и стабилизатор в едином устройстве. Тем не менее вплоть до 2000-х годов обычной практикой была поставка на промышленные предприятия выпрямителей, специально предназначенных для определенного гальванического процесса.

На момент написания статьи в России также наблюдался рост интереса к выпрямителям для гальваники на основе IGBT-транзисторов, что обусловлено курсом на импортозамещение, а также стремлением отечественных предприятий нарастить экспорт, для чего требуется повышать качество и снижать энергоемкость продукции.

Особенности конструкции выпрямителя для гальваники

Распространено ошибочное мнение, что конструкция выпрямителя для гальваники мало чем отличается от других типов блоков питания. Поскольку выпрямители для гальваники стоят дорого, в Интернете можно встретить немало описаний, как сделать такой выпрямитель из обычного блока питания. Но подобное решение применимо лишь для любительского изготовления вещей в единичном экземпляре. На промышленном производстве возможно использование только специально предназначенных для гальваники выпрямителей. Причиной тому – некоторые особенности работы таких устройств:

• Сопротивление нагрузки в процессе работы может меняться в несколько раз.
• Установленные сила тока или напряжение должны выдерживаться на выходе с точностью не хуже 3%. Это необходимо для обеспечения высокого качества покрытия (что выполняется в определенном оптимальном режиме) и повторяемости серийной продукции.
• Для получения более ровной поверхности желательно наличие реверсивного режима, когда можно периодически менять полярность подключения к ванне с интервалом от единиц до десятков секунд.
• Желательно наличие функции ограничения по току на заданном пользователем уровне при стабилизации напряжения (если сила тока превышает заданное значение, то выходное напряжение уменьшается).

Большая мощность, требуемая для гальваники, обуславливает питание выпрямителя от трехфазной сети. Исключением являются выпрямители, используемые в небольших ремонтных мастерских, на предприятиях народных промыслов, а также в домашних условиях любителями что-либо мастерить (при этом следует соблюдать меры предосторожности, чтобы вредные вещества не попали к соседям!).

Экологические требования

Точность задания режима по току или напряжению (в зависимости от процесса) способствует уменьшению выбросов вредных веществ. Например, при превышении оптимального значения плотности тока из гальванической ванны интенсивность выделения вредных веществ значительно увеличивается.

Тиристорные выпрямители

Рис. 1. Тиристорный выпрямитель, выполненный по прямой схеме

На рисунке 1 показана схема несложного трехфазного тиристорного выпрямителя. Аббревиатура СИФУ на схеме означает «Система импульсно-фазового управления». Эта система осуществляет регулировку и стабилизацию напряжения. Данный выпрямитель построен по так называемой прямой схеме, не предусматривающей преобразования частоты переменного тока. Принцип работы тиристорных выпрямителей, построенных по такой схеме, основан на срезании части синусоиды в промежутках между определенными значениями фазы (углами отсечки). В результате на выход выпрямителя поступает лишь часть электроэнергии.

График выходного напряжения для тиристорного выпрямителя показан на рисунке 2. Проблема тиристорных выпрямителей для гальваники (как, впрочем, и в случае диодных выпрямителей, применявшихся ранее) заключается в том, что на выходе наблюдаются значительные пульсации напряжения, не менее 14%. Сгладить пульсации на выходе с помощью дросселя практически невозможно, поскольку в гальванике используются очень малые напряжения и высокие значения силы тока. При малой частоте пульсаций (300 Гц при питании от трехфазной сети с частотой 50 Гц) потребуется дроссель с большим количеством витков, а значит – и большим сопротивлением по постоянному току, что неприемлемо. На выходе тиристорных выпрямителей ставят только высокочастотные дроссели с небольшим количеством витков, подавляющие помехи, создаваемые другими устройствами.

Рис. 2. Напряжение на выходе выпрямителя (синий цвет) и ток на входе по одной из фаз тиристорного выпрямителя (зеленый цвет) без корректора мощности

Обратите внимание на форму потребляемого тока: она далека от синусоиды. Для получения приемлемого коэффициента мощности в выпрямителях, построенных по прямой схеме, используются громоздкие корректоры.

Рис. 3. Размещение тиристорных выпрямители для гальваники в шкафах

В то же время тиристорные выпрямители для гальваники имеют и некоторые преимущества. Технология давно и хорошо отработана, поэтому сервисное обслуживание таких устройств может осуществляться на месте любым специалистом, умеющим чинить блоки питания для промышленных применений.

Инверторные выпрямители

Обеспечить высокий коэффициент мощности, малый уровень пульсаций на выходе и высокий КПД преобразования можно, построив выпрямитель по инверторной схеме, показанной на рисунке 4. Поступающий на вход первичного выпрямителя электрический ток из сети выпрямляется и сглаживается. От полученного постоянного тока питается инвертор, дающий переменный ток значительно более высокой частоты, чем частота тока в сети. К инвертору подключен компактный высокочастотный трансформатор. Ток со вторичной обмотки трансформатора подается на вторичный выпрямитель, откуда, через сглаживающий дроссель – на выход устройства. Сгладить пульсации до уровня менее 3% на высоких частотах можно с помощью дросселя, имеющего малое количество витков. Управляя параметрами инвертора, можно стабилизировать на заданном уровне напряжение или силу тока на выходе, а также отрабатывать и более сложные программы, например, стабилизировать напряжение, пока сила тока не превысит заданного значения, после чего уменьшать напряжение, чтобы сила тока оставалась на заданном предельном уровне.

Рис. 4. Структурная схема типичного инверторного выпрямителя

До недавнего времени основной элементной базой при построении мощных инверторов были тиристоры. Инверторы на тиристорах могут работать на частотах не более 3 кГц. Повышение частоты, на которой работает тиристор, потребует дополнительного охлаждения по сравнению с частотой 50 Гц. В итоге инверторный выпрямитель получается еще более громоздким по сравнению с выпрямителем, выполненным по прямой схеме.

Особенностью тиристора по сравнению с другими силовыми полупроводниковыми приборами является то, что он включается по импульсу, подаваемому на управляющий электрод, а вот выключение происходит лишь в том случае, когда разница напряжений между анодом и катодом будет меньше определенной величины. В результате инверторы на тиристорах имеют узкий диапазон рабочих нагрузок. Для гальваники это неприемлемо, так как для повышения качества покрытия рекомендуется опускать изделие, на которое наносится покрытие, в гальваническую ванну уже под напряжением, что приводит к изменению нагрузки на выпрямитель в широких пределах.

Перечисленные проблемы привели к тому, что массово производимые модели тиристорных выпрямителей для гальваники строятся только по прямой схеме.

Применение IGBT

Рис. 5. Пример выпрямителя на IGBT, способного давать ток до 1500 А

Более перспективной элементной базой для инверторных выпрямителей являются IGBT. Вот их основные преимущества по сравнению с тиристорами:

• как минимум на порядок меньшее время перехода из состояния «закрыто» в состояние «открыто» и обратно;
• возможность создания мощных инверторов с рабочей частотой до 30 кГц;
• хорошая управляемость. Подача того или иного напряжения на затвор однозначно вызывает открытие или закрытие IGBT.

Быстрое переключение из одного состояния в другое уменьшает нагрев прибора. Высокая рабочая частота инвертора радикально уменьшает размеры трансформатора и дросселей, что позволяет создавать компактные выпрямители (рисунок 5). Наконец, хорошая управляемость позволяет создавать инверторы, устойчиво работающие при изменении нагрузки в широких пределах, что очень важно для гальваники. Малый размер выпрямителя упрощает его защиту от влаги и пыли, что позволяет расположить выпрямитель максимально близко к гальванической ванне. Тем самым более рационально используется площадь производственного цеха и снижаются затраты на шинопроводы.

Таблица 1. Характеристики отечественных выпрямителей для гальваники с питанием от трехфазной сети переменного тока 380 В

Обслуживание выпрямителей на IGBT сложнее, чем тиристорных. Но относительно малая масса выпрямителя позволяет организовать его доставку в сервисный центр.

Выбор IGBT для выпрямителя

Рассмотрим структурную схему инверторного выпрямителя, изображенную на рисунке 4. Первичный выпрямитель выполняется по схеме Ларионова, как по наиболее эффективной. Напряжение постоянного тока на выходе выпрямителя рассчитывается по формуле 1:

где 380 В – линейное напряжение питания.

Для построения инверторного преобразователя будем использовать мостовую схему. Для нее нам потребуется 4 IGBT. Величины максимального напряжения, с которым может работать IGBT, образуют ряд фиксированных значений. С учетом всех необходимых запасов по напряжению выберем значение 1200 В.

Следует иметь в виду, что максимальная сила тока на выходе вторичного выпрямителя будет в единицы–десятки раз больше, чем сила тока, протекающего через IGBT, так как после инвертора стоит понижающий трансформатор.

Поскольку гальваника является узкоспециализированной сферой деятельности, производители IGBT не всегда дают конкретные рекомендации, что из их ассортимента может быть использовано для данного применения. Тем не менее, режим работы IGBT в выпрямителе для гальваники примерно такой же, как и в инверторном сварочном аппарате: большая мощность, малое напряжение, большой ток, изменение параметров нагрузки. Из этого следует вывод, что если производитель в своем ассортименте не выделяет отдельно продукцию для гальваники, то выбирать надо наиболее быстродействующие IGBT, предназначенные для сварочных аппаратов.

Рассмотрим IGBT-модули в качестве основы для построения инверторного преобразователя. Потери при переключении IGBT возрастают при росте температуры кристалла. При перегрузке IGBT-модуль нагревается и потери еще более возрастают. Для предотвращения выхода выпрямителя из строя на IGBT-модули устанавливают датчики температуры (во многие модули они уже встроены). При превышении определенного значения температуры выпрямитель выключается до полного охлаждения. Находящаяся же в это время в гальванической ванне деталь, как правило, идет в брак.

С точки зрения надежности оптимальным вариантом для гальваники являются IGBT-модули производства компании Infineon Technologies, основанные на технологии IGBT4. Уникальной особенностью IGBT, используемых в этих модулях, является нормирование потерь переключении при максимально допустимой температуре кристалла 150°C. Это позволяет рассчитать систему охлаждения таким образом, чтобы практически полностью исключить аварийное отключение выпрямителя из-за перегрева элементов инвертора.

Рис. 6. Корпус EconoDual 3 обеспечивает повышенную теплопроводность

В рамках серии IGBT4 наибольшее быстродействие имеет модификация E4. Кстати, она рекомендована производителем для сварочных аппаратов, то есть ее можно использовать и в выпрямителях для гальваники. Предпочтительно использование варианта в корпусе EconoDUAL 3 (рисунок 6), так как он имеет улучшенную теплоотдачу и встроенный датчик температуры, что повышает надежность системы. Кроме этого, данный корпус имеет низкую паразитную индуктивность элементов, что важно для мощного инвертора.

Нередко конструкторы выпрямителей для гальваники применяют дискретные IGBT-транзисторы, и тому есть объективные причины: простота трассировки платы, возможность использования старых производственных линий, снижение стоимости ремонта при выходе из строя только одного транзистора. Для таких случаев компания Infineon предлагает серию быстродействующих дискретных IGBT-транзисторов с технологией TrenchStop в широкой номенклатуре корпусов: от стандартных SMD-корпусов DPAK и D2PAK до выводных TO-220 и TO-247 c тремя и четырьмя выводами.

Заключение

Инверторная схема построения выпрямителей для гальваники позволяет повысить стабильность параметров, расширить диапазон регулировки, уменьшить пульсацию, добавить новые функции. Все это позволяет улучшить качество нанесения покрытия, а также создать гибкие производства, которые можно быстро перенастроить под запросы заказчика. Но реализовать преимущества инверторной схемы, не увеличивая, а, наоборот, уменьшая размеры и массу аппаратуры можно только если использовать вместо тиристоров дискретные IGBT или IGBT-модули.

IGBT производства компании Infineon Technologies обладают высоким быстродействием, малым уровнем потерь при переключении, а их параметры нормируются на максимальной температуре 150°C. Применительно к выпрямителям для гальваники данные преимущества позволяют повысить КПД и надежность. В конечном счете это должно повысить рентабельность производств, где такие выпрямители будут использоваться.

Литература

Модульные выпрямители FLEXKRAFT

Для жестких условий гальванического производства прекрасно подходят выпрямители FLEXKRAFT с использованием высокочастотной техники переключения, обладающие уникальными модульными свойствами.

Есть несколько преимуществ, которые выделяют FlexKraft из множества других выпрямителей:

• надежность
• модульность
• минимальное время простоя
• уникальный дизайн.

Гальванические цеха – производства с агрессивной средой. Следовательно, выпрямители FLEXKRAFT должны быть прочными, защищенными и надежными, чтобы круглосуточно работать при максимальных нагрузках. И они таковыми и являются!

FlexKraft защищен от всего, начиная от коротких замыканий и заканчивая высокими температурами. Он обладает высокими КПД и коэффициентом мощности, а также отличается низким значением реактивных потерь по сравнению с тиристорными выпрямителями. Благодаря этому снижается энергопотребление, а это является ключевым фактором для большинства современных производств как на сегодняшний день, так и в будущем.

FlexKraft поставляется с воздушным или водяным охлаждением, одиночным или двойным выходом, c электронным реверсом или без такового.

Ценные вещи чаще всего находятся в небольшой упаковке! FlexKraft – это отличное решение для тех, кто стремится к минимизации расходов. Вы можете разместить несколько выпрямителей рядом или один на другом. Это позволяет сэкономить рабочее пространство, благодаря чему повышается эффективность использования площади цеха. FlexKraft легко монтировать и обслуживать. Каждый выпрямитель может содержать от одного до десяти модулей. Разумеется, можно соединить несколько модулей вместе (до 10 в одной стойке), чтобы получить больший ток (до 30 кА) и/или напряжение (до 120В).

Модульная конструкция – замечательное новшество! Благодаря модульной конструкции Вы платите только за необходимую мощность. Если Вам потребуется увеличить мощность – просто добавьте модули.

Меньшее время простоя ведет к уменьшению расходов!

Модульная конструкция позволяет выпрямителям FlexKraft даже при возникновении сбоя в одном из модулей продолжать работать на сниженной мощности. Так как управление выпрямителем осуществляется через переднюю панель и его обслуживание может производиться на месте штатным электротехником, время простоя сводится к минимуму. Это снижает потенциально высокие потери при простое и повышает эффективность Вашего предприятия.

В FlexKraft предусмотрена возможность независимой регулировка тока и напряжения, и вы можете изменять эти настройки в ходе работы. Управление выпрямителем может осуществляться как со встроенного блока управления, так и дистанционно с выносного пульта или программируемого логического контроллера. FlexKraft – это самые современные технологии.

Компания ООО “СибМашПолимер” является дилером KraftPowercon Sweden AB на территории Сибирского-Федерального округа.

Выпрямители для гальванического производства. Проблема выбора?

На сегодняшний день в России не менее 3000 предприятий, имеющих гальваническое производство. Гальваническое покрытие – это металлическая пленка толщиной от долей микрона до десятых долей миллиметра, наносимые на поверхность не металлических и металлических изделий методом гальваники для придания им твердости, износостойкости, антикоррозийных, антифрикционных, декоративных свойств. Изменение характеристик поверхностных слоев не металлических и металлических изделий приобретает все большую актуальность. Современные требования к надежности оборудования при увеличении нагрузок на него, необходимость в защите металлических деталей от агрессивных сред и очень высоких или, наоборот, низких температур приводят к возрастающему интересу всех областей промышленности к применению гальванических покрытий. Более всего гальванические покрытия находят применение в автомобилестроении, строительстве , авиационной, радиотехнической и электронной промышленности. Но эстетичный вид и большая цветовая гамма вместе с защитой от неблагоприятного внешнего воздействия приковывают внимание и дизайнеров помещений, например, при отделке ручек дверей, мебели и карнизов, деталей интерьера и экстерьера. Тонкие (от 2-6 до 12-20 микрон) и прочные слои хромовых и никелевых гальванических покрытий увеличивают срок службы и улучшают качество бытовых, медицинских, штамповочных и прессовых инструментов, деталей узлов трения.

Чтобы добиться лучшего качества покрытия необходимо использовать подходящие выпрямители большого тока. Выпрямитель – это преобразователь переменного электрического тока в постоянный. Служат для питания выпрямленным однонаправленным или реверсивным током гальванических ванн, электролизных установок, установок для очистки сточных вод и другого оборудования. Выпрямители для гальваники – это неотъемлемая часть любого современного гальванического производства, качество и технические характеристики данного оборудования на прямую влияют на качество наносимых покрытий. На данный момент во многих гальванических цехах и фабриках используют старые тиристорные выпрямители. Они отличаются большими размерами и занимаемой площадью, огромной энергоемкостью, сложными условиями ремонта и плохим качеством выдаваемого тока. Это не позволяет достигать должного экономического эффекта для предприятия. Но, в наше время существуют технологии, позволяющие всего этого избежать.

Компания СибМашПолимер представляет новое поколение выпрямителей FlexKraft с использованием высокочастотной техники с уникальными модульными свойствами для агрессивных условий гальванического производства. Компактный и модульный дизайн представляет много преимуществ для гальваника.Проведем небольшое сравнение тиристорных выпрямителей и выпрямителей FlexKraft.

Низкая пульсация.Некоторые тиристорные выпрямители поставляются без дополнительных фильтров и указывается что нельзя работать на 100% мощности, чтобы избежать проблем с качеством покрытия. Качественный фильтр для тиристорного выпрямителя часто дорогой и занимает много места. У FlexKraft очень низкая пульсация, стандарт <1% во всем диапазоне. Нет ограничений по уровню тока, можно работать близко к нулю. А низкая пульсация дает очень хорошую поверхность.

Компактность.Тиристорные выпрямители занимают много места при монтаже и обычно требуются подъемные механизмы. FlexKraft очень компактный и его проще перемещать при необходимости изменения положения. Можно вполне обходиться без подъемных механизмов.

Подгонка к существующим условиям.Очень часто трансформатор и тиристоры подвержены воздействию охлаждающего воздуха, иногда и электроника управления. Этот фактор влияет на время безотказной работы. У FlexKraft вся электроника защищена от воздуха охлаждения и поэтому очень хорошо показала себя при работе в агрессивной среде. Тем самым увеличивается срок безотказной работы.

Варианты управления.У тиристорных выпрямителей часто подгоняется под каждый случай. FlexKraft имеет стандартные интерфейсы управления для всех вариантов или ручное управление с локальной панели. Простые установки при изменении конфигурации, при смене системы управления.Удобство проведения сервиса.Сложно осуществлять сервис силовых элементов (трансформатор и пакет тиристоров) из-за большого размера и проблемами с доступом. Обслуживать FlexKraft очень просто, т.к. система модульная и не требует специальной подготовки. Местный электрик может сам заменить неисправный модуль за 5 минут. Не надо иметь большой склад дорогостоящих запасных частей. Стандартный силовой модуль подходит ко всем вариантам выпрямителя FlexKraft в независимости от размера.

Гибкость.У тиристорных выпрямителей никакой гибкости. При аварии весь процесс останавливается полностью. FlexKraft обладает большой гибкостью. При аварии выпрямитель может продолжать процесс с оставшимися модулями, до замены. Очень быстрый запуск процесса из-за простоты и скорости замены модуля.

Температура.Тиристорные выпрямители обычно расчитаны на эксплуатацию при температуре, не превышающей 35°С. FlexKraft сконструирован для работы при температуре 40°С при 100% нагрузке. Также может работать при температуре 50°С (при снижении нагрузки до 70% от максимальной). Успешно эксплуатируется в Юго-Восточной Азии.

Гибкость в размерах.Тиристорный выпрямитель будет иметь всегда те размеры, которые он получил при производстве. Нет возможности изменить их при возможном изменении процесса. FlexKraft может быть надстроен дополнительными модулями, если в процессе эксплуатации необходимо увеличить производительность или мощность. Ко всему прочему модули могут объединяться в группы для получения напряжения до 120В, если этого требует новый процесс. Таким образом инвестиции в выпрямители не завязаны на определенный процесс. Можно сэкономить большие деньги в будущем, при изменении процессов.Исходя из этих показателей получается что что наша компания предлагает Вам не определенный аппарат, а чистую выгоду и удобство. С выпрямителями FlexKraft любой гальваник почувствует себя счастливым, а Ваше предприятие получит экономический рост.

Специалисты нашей компании не только проконсультируют по данному оборудованию, но и подберут необходимую конструкцию исходя из параметров и условий вашего производства. Для наших клиентов действуют специальные цены, так как компания “СибМашПолимер” является официальным дилером компании KraftPowercon Sweden AB в России и поставляет оборудование напрямую из Швеции.

9 лет на рынке выпрямительного оборудования!

Компания разрабатывает и производит высокочастотные инверторные выпрямители, блоки питания, источники тока, под маркой «UNIV», с различным диапазоном выходной мощности от 0.36 до 250 кВт, используемые для питания гальванических ванн, для работы электролизеров, установок очистки воды, аппаратов плазменной резки, светового оборудования, для электродуговой металлизации, обеспечения работы электродвигателей, электромагнитных установок, зарядки тяговых акб, питания нагревателей, работы испытательных стендов и различного электротехнического оборудования.

Выпрямители «UNIV» изготавливаются на высококачественной элементной базе от ведущих производителей электронных компонентов. Силовая часть выпрямителей построена на основе высоковольтных и сильноточных IGBT-модулей, компании “Infineon”, “TRinno Tech” (Южная Корея), управляемые регулятором с широтно-импульсной модуляцией (ШИМ), обеспечивающих высокий коэффициент мощности и высокий КПД преобразователя. Выпрямители обладают высокой надежностью, высокой эффективностью (КПД), имеют пониженный коэффициент пульсаций и обеспечивают высокую точность стабилизации выходных параметров.

▷ Использование высококачественной элементной базы от ведущих европейских (”АВВ”, “Schneider Electric”) и восточных (“Infineon Tech”, “Delixy”, “TRinno Tech”) производителей электронных компонентов!
▷Изготовление выпрямителей с различным оснащением: реверсивное управление, вкл/откл по внешнему контакту (‘сухой контакт’), по радиоканалу, выносной пульт ДУ, панель HMI оператора!
▷ Изготовление выпрямителей, источников тока/напряжения с различными интерфейсами управления: аналоговый «4-20 мА» (‘токовая петля’), цифровой «RS-485», промышленный протокол «Profinet»!
▷ Возможность оснащения выпрямителей, источников тока/напряжения микропроцессорной панелью оператора HMI (‘тачскрин дисплей’) с мини SCADA системой для программирования режимов работы!
▷ Возможность изготовления выпрямителей (силовых преобразователей), мощностью более 10 кВт, в пылезащищенном корпусе (IP54-IP65) с встроенным жидкостным охлаждением силовой части!





▷ Возможность изготовления стоек выпрямителей, с различным количеством силовых модулей (х1000А), позволяющих масштабировать выходную мощность под конкретный технологический процесс!
▷ Возможность оснащения выпрямителей, источников тока блоком низкочастотной коммутации, с диапазоном последовательности импульсов от 0 до 200 Гц (для процессов анодирования титана)!
▷ Регулировка тока, напряжения от 0 до номинального значения; режимы функционирования: стабилизация, поддержание и регулировка тока, и стабилизация, поддержание и регулировка напряжения!
▷ Высокая эффективность (КПД) во всем рабочем диапазоне! Высокий коэффициент мощности! Отлаженный гарантийный и пост-гарантийный сервис! Гарантия на выпрямительное оборудование 2 года!

Выпрямители ‘малой мощности’ (блоки питания для гальваники, до 2 кВт)

Выпрямители мм (блоки питания для гальваники) 30А/12В, 50А/12В, 70А/12В, 100А/12В – высокочастотные импульсные источники постоянного тока/напряжения с широкими пределами регулировки. Выпрямители мм обладают высокой эффективностью (КПД), имеют низкий уровень пульсаций (оснащены 2S емкостно-индуктивным LC-фильтр защиты от ЭМП) и обеспечивают высокую точность поддержания выходных параметров. Выпрямители 30А/12В, 50А/12В, 70А/12В, 100А/12В изготавливаются c использованием модульных электронных схем, работающих по технологии быстродействующего ключа (IGBT), имеют одинаковый конструктив, близкие массогабаритные параметры и могут работать с изолированным выходом, и при заземлении клеммы любой полярности («плавающая земля»). Корпуса выпрямителей выполнены в виде компактных моноблоков со съемным сетевым шнуром питания. Выпрямители могут иметь реверсивное управление, оснащаться панелью HMI оператора или выносным пультом ДУ.
 Выпрямители 30А/12В, 50А/12В, 70А/12В, 100А/12В имеют защиту электронной цепи от перегрузки по току, напряжению, защиту от перегрева, защиту от внутрисхемного короткого замыкания. Выпрямители позволяют регулировать ток, напряжение от 0 до номинального значения, и работать в режиме стабилизации, поддержания и регулировки выходного тока (РТ), или режиме стабилизации, поддержания и регулировки выходного напряжения (РН), с автоматическим переключением при изменении характера нагрузки.

Выпрямитель UNIV-30A/12В

Общие технические данные

* Электр. программ. реверс, панель HMI оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования

Выпрямитель UNIV-50A/12В

Выпрямитель UNIV-70A/12В

* Электр. программ. реверс, HMI панель оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования

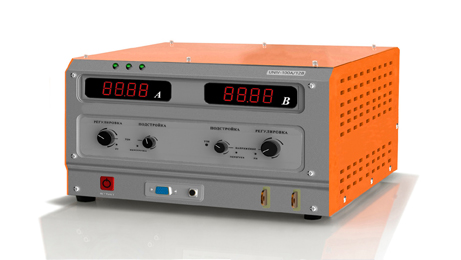

Выпрямитель UNIV-100A/12В

Выпрямители см (источники тока для гальваники) 150А/12В, 200А/12В, 300А/12В, 500А/12В, 800А/12В сделаны на высококачественной элементной базе, обладают высокой надежностью, высокой эффективностью (КПД), имеют низкую импульсную составляющую и обеспечивают точность стабилизации выходных параметров. Выпрямители см оснащены системой плавного пуска (для предотвращения перегрузки питающей сети в первоначальный момент подачи напряжения на нагрузку) и обеспечены индуктивной гальванической развязкой питающей цепи (первичные обмотки трансформаторов изготавливаются из провода с усиленной изоляцией – тестовое напряжение 3000В, в течение 1 мин) от вторичной (выходной) цепи. Выпрямители 150А/12В, 200А/12В, 300А/12В, 500А/12В, 800A/12В могут оснащаться различными интерфейсами управления (аналоговый «4..20 мА», “токовая петля”; цифровой «RS-485»), иметь различное оснащение (электромеханический, автоматический или автоматический программируемый реверс; включение/отключение по внешнему контакту, «сухой контакт»; сенсорная панель HMI оператора; выносной пульт ДУ.
 Выпрямители 150А/12В, 200А/12В, 300А/12В, 500А/12В, 800А/12В имеют защиту от перегрузки по току, напряжению, защиту от перегрева, защиту от внешнего или внутрисхемного короткого замыкания, и позволяют регулировать ток и напряжение от 0 до номинального значения, и работать в режиме стабилизации, поддержания и регулировки выходного тока (РТ), или режиме стабилизации, поддержания и регулировки выходного напряжения (РН).

Выпрямитель UNIV-150A/12В

* Электр. програм. реверс, панель HMI оператора, RS-485 (опция)
Возможность корректировки тех параметров под ваши требования

Выпрямитель UNIV-200А/12В

Выпрямитель UNIV-1000A/12В
